Abstrak

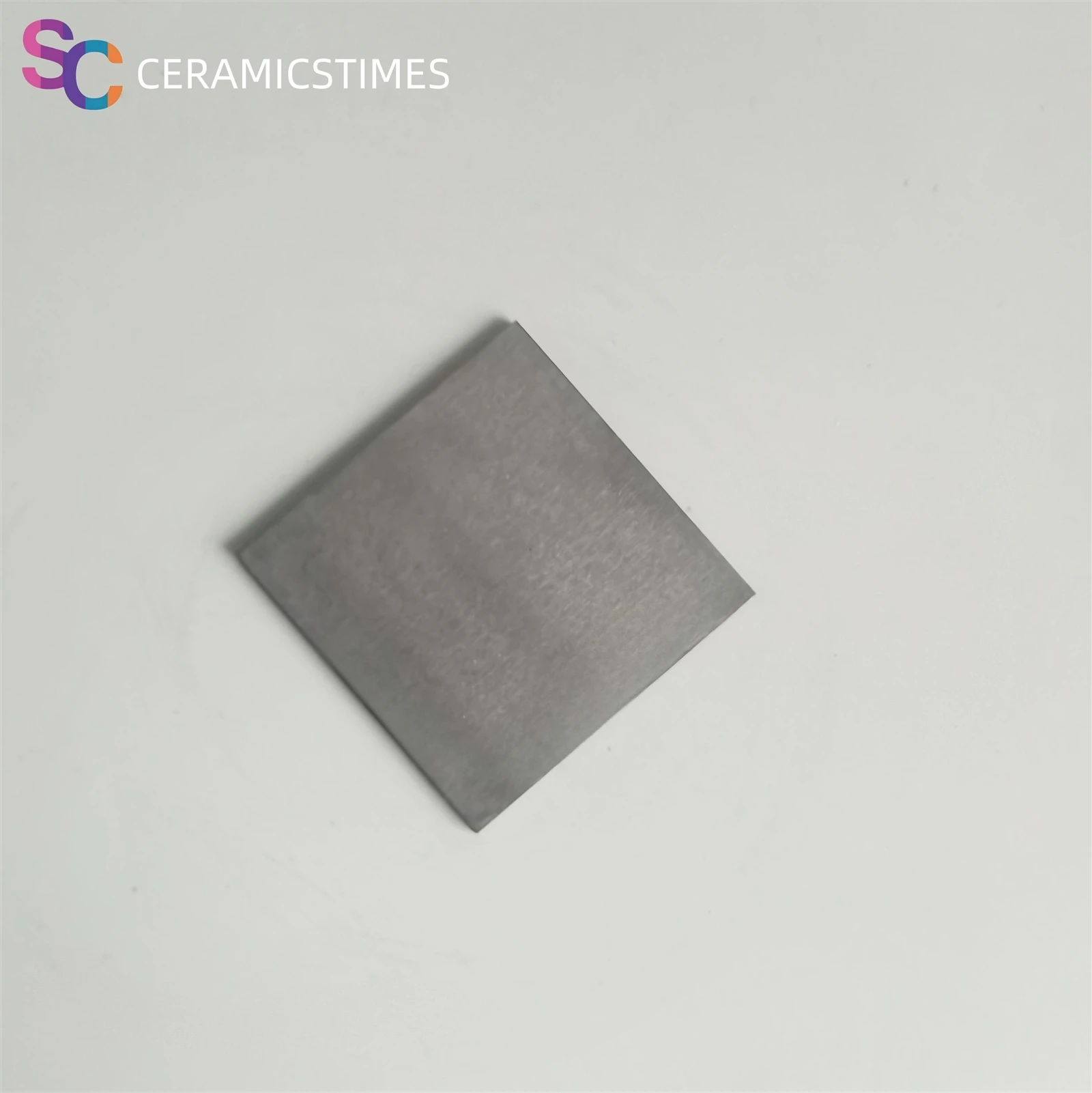

Komposit berlian/silikon karbida (Diamond/SiC), memanfaatkan kekonduksian terma ultra-tinggi dan kekerasan ultra-tinggi berlian, bersama-sama dengan kestabilan kimia yang sangat baik, kekuatan mekanikal dan ciri padanan pengembangan terma silikon karbida, telah muncul sebagai bahan calon teras untuk-generasi{1}}komponen struktur terma yang akan datang dan beroperasi di bawah{3}keadaan terma elektronik yang melampau Kertas kerja ini menyediakan semakan sistematik tentang sifat asas, kaedah fabrikasi arus perdana, senario aplikasi utama, dan baki cabaran komposit ini, bertujuan untuk menjadi rujukan untuk kedua-dua penyelidikan dan amalan kejuruteraan dalam bidang berkaitan.
1. Pengenalan
Dengan perkembangan pesat-komunikasi mudah alih generasi kelima, kecerdasan buatan,-pengkomputeran berprestasi tinggi dan teknologi aeroangkasa, peranti elektronik berkembang ke arah kuasa yang lebih tinggi, ketumpatan penyepaduan yang lebih tinggi dan faktor bentuk yang lebih kecil, mengenakan keperluan ketat yang belum pernah berlaku sebelum ini pada bahan pengurusan haba. Pada masa yang sama, komponen struktur yang digunakan dalam persekitaran yang melampau-seperti peralatan laut dalam dan injap pam kimia-menuntut segera bahan yang menggabungkan kekerasan tinggi, rintangan kakisan dan hayat perkhidmatan yang panjang.
Berlian mempunyai kekonduksian terma ultra-tinggi kira-kira 2000 W/(m·K) pada suhu bilik dan pekali pengembangan terma yang sangat rendah, menjadikannya fasa tetulang yang ideal. Silikon karbida pula menawarkan kekonduksian terma yang tinggi (kira-kira 490 W/m·K pada 300 K), keserasian pengembangan haba yang sangat baik dan kebolehbasahan antara muka yang baik dengan berlian. Gabungan sinergistik kedua-dua fasa ini memberikan komposit berlian/SiC dengan prestasi keseluruhan yang cemerlang dalam kestabilan terma, mekanikal dan kimia.
2. Sifat dan Kelebihan Bahan
Kelebihan teras komposit berlian/silikon karbida ditunjukkan dalam aspek berikut:
Sifat terma.Komposit menggabungkan kekonduksian terma yang sangat tinggi dengan pekali pengembangan terma yang sangat rendah. Kajian telah menunjukkan bahawa kekonduksian terma komposit yang disediakan oleh proses yang berbeza boleh mencapai 300–700 W/(m·K) atau lebih tinggi, jauh melebihi bahan penyebar haba konvensional seperti kuprum (≈400 W/m·K) dan aluminium (≈200 W/m·K). Komposit seramik SiC yang dimuatkan berlian milik Coherent Corporation telah mencapai kekonduksian terma isotropik melebihi 800 W/m·K. Dari segi pengembangan terma, komposit boleh mencapai nilai serendah 2.49–2.73×10⁻⁶ K⁻¹, hampir sepadan dengan substrat cip silikon (≈2.5 ppm/darjah ).
Sifat mekanikal.Kekerasan ultra-tinggi fasa berlian memberikan rintangan haus yang sangat baik kepada komposit. Selepas penyusupan silikon fasa cecair dan pensinteran, kekerasan bahan boleh mencapai 48 GPa (HK2). Kekuatan lentur boleh mencapai 420.2 MPa, dan modulus keanjalan 578.6 GPa, mewakili peningkatan masing-masing sebanyak 84.5% dan 34.0%, melebihi karbida silikon terikat tindak balas. Keliatan patah boleh mencapai 4.5–5 MPa·m¹/².
Kestabilan kimia.Kedua-dua berlian dan silikon karbida mempamerkan rintangan kakisan yang sangat baik, membolehkan komposit mengekalkan rintangan kakisan yang tinggi walaupun dalam media beralkali dan keadaan hidroterma, dengan kandungan silikon sisa yang boleh dikawal di bawah 5 vol%.
3. Teknologi Fabrikasi
Teras fabrikasi komposit berlian/SiC terletak pada mencapai ikatan berkesan antara berlian dan matriks SiC, serta pembinaan kepadatan dan terkawal struktur komposit. Berdasarkan asal usul silikon karbida, kaedah fabrikasi boleh dibahagikan kepada dua kategori utama: satu di mana SiC terbentuk secara in situ melalui proses tindak balas, dan satu lagi di mana fasa SiC pasang siap diperkenalkan secara langsung.
3.1 Pensinteran Suhu Tinggi Tekanan Tinggi
Dalam kaedah pensinteran suhu tinggi tekanan tinggi (HPHT), serbuk mikro berlian dicampur dengan serbuk silikon dan ditumpat di bawah tekanan tinggi dan suhu tinggi (biasanya 1–5 GPa, 1450–1600 darjah ), membenarkan silikon bertindak balas dengan karbon pada permukaan berlian untuk membentuk matriks silikon karbida. Kelebihan kaedah ini termasuk kandungan silikon sisa yang rendah, ketumpatan tinggi, dan ikatan antara muka yang kuat; walau bagaimanapun, ia memerlukan peralatan yang canggih, memerlukan kos pemprosesan yang tinggi dan mengehadkan dimensi sampel. Bahan penyebar haba yang disediakan di bawah tekanan melebihi 5.1 GPa dan suhu 800–1650 darjah boleh mencapai kekonduksian terma sehingga 650 W/m·K.
3.2 Penyusupan Leburan Reaktif
Penyusupan lelehan reaktif (RMI) adalah salah satu strategi fabrikasi yang paling banyak digunakan. Proses asas termasuk pencampuran serbuk, pra-pembentukan, penyahikat dan langkah-langkah penyusupan-silikon dicairkan dengan pemanasan dan menyusup ke dalam pra-bentuk berlian berliang yang telah disediakan di bawah tindakan kapilari atau tekanan yang dikenakan, di mana ia bertindak balas dengan karbon pada permukaan berlian untuk membentuk fasa ikatan SiC. Kaedah ini menghasilkan ketumpatan tinggi, ikatan antara muka yang baik, dan kesesuaian untuk fabrikasi berskala besar, tetapi ia terdedah kepada silikon bebas sisa dan cabaran dalam kawalan tepat tindak balas antara muka. Gabungan penuangan gel dan penyusupan silikon membolehkan pengeluaran komposit berprestasi tinggi pada beban pepejal setinggi 65 vol%.
3.3 Penukaran Prekursor
Dalam kaedah penukaran prekursor, zarah berlian dicampurkan dengan prekursor organik yang mengandungi silikon (cth, polycarbosilane) dan kemudian dipanaskan dalam vakum atau suasana lengai untuk mengpirolisis prekursor dan in situ membentuk matriks SiC. Kelebihannya termasuk suhu pemprosesan yang lebih rendah dan keupayaan untuk membina struktur yang kompleks atau besar, tetapi ketumpatan selalunya tidak mencukupi dan kekotoran sisa lebih berkemungkinan.
3.4 Penyusupan Wap Kimia
Penyusupan wap kimia (CVI) memperkenalkan prekursor gas yang mengandungi silikon (cth, metiltriklorosilane) ke dalam prabentuk berlian berliang pada suhu tinggi, mendepositkan SiC in situ pada permukaan zarah berlian melalui tindak balas fasa gas. Teknik ini boleh menghasilkan struktur komposit dengan ketulenan dan keseragaman yang tinggi, tetapi ia mahal dan perlahan.
3.5 Proses Pembentukan Bergred
Untuk aplikasi komponen struktur, Institut Fraunhofer untuk Teknologi dan Sistem Seramik (IKTS) telah membangunkan proses pembentukan berperingkat-membentuk lapisan komposit berlian hanya pada permukaan berfungsi yang tertakluk kepada tegasan tinggi (dengan pecahan volum berlian kira-kira 50%), manakala substrat kekal sebagai karbida silikon boleh dimesin konvensional. Laluan khusus termasuk pembentukan dwi-tekan dan salutan buburan; selepas penyusupan silikon fasa cecair, kekerasan permukaan mencapai 48 GPa dan baki silikon di bawah 5%. Reka bentuk ini mengurangkan kos pemprosesan dengan ketara sambil memastikan prestasi permukaan perkhidmatan kritikal.
3.6 Pembuatan Aditif
Percetakan 3D digabungkan dengan penyusupan silikon fasa cecair telah membuka laluan baharu untuk fabrikasi komponen berlian/SiC dengan geometri kompleks. Kajian telah menunjukkan bahawa menggunakan campuran serbuk bimodal dengan 75 vol% berlian, diikuti dengan penyusupan silikon fasa cecair pada 1600 darjah , menghasilkan komposit dengan kekonduksian terma 300.5 W/m·K dan kekuatan lenturan 270.7 MPa. Laluan teknologi ini amat sesuai untuk pembuatan komponen dengan saluran aliran dalaman yang kompleks, seperti peranti yang disejukkan cecair.
4. Medan Permohonan
4.1 Pengurusan Terma Semikonduktor
Pengurusan terma mewakili arah aplikasi yang paling menjanjikan untuk komposit berlian/SiC. Apabila penggunaan kuasa cip AI menghampiri paras kilowatt, bahan pelesapan haba konvensional tidak lagi dapat memenuhi keperluan. Kekonduksian terma komposit melebihi 700 W/(m·K) dan pekali pengembangan termanya adalah serendah 2.6 ppm/darjah, padan rapat dengan substrat cip silikon (2.5 ppm/darjah ), dengan berkesan menyelesaikan masalah keretakan antara muka dan kegagalan pelesapan haba yang disebabkan oleh ketidakpadanan kuasa pengembangan terma dalam pemadanan cip tinggi. Koheren telah pun menggunakan bahan ini dalam senario seperti pelesapan haba cip langsung, plat sejuk saluran mikro dan substrat peranti semikonduktor. Pada Februari 2026, barisan pengeluaran penyebar haba berlian 8 inci pertama China telah mula beroperasi secara rasmi, menandakan peralihan bahan daripada makmal kepada pengeluaran berskala besar.
4.2 Komponen Struktur Persekitaran Ekstrem
Dalam peralatan laut dalam dan kejuruteraan kimia, galas pam dan pengedap selalunya tertakluk kepada serangan gabungan media yang sangat menghakis dan zarah kasar. Bergantung pada kekerasan tinggi fasa berlian dan kestabilan kimia yang sangat baik bagi kedua-dua juzuk, komposit berlian/SiC mempamerkan rintangan haus dan kakisan yang luar biasa di bawah keadaan operasi yang teruk. Dalam projek SubSeaSlide yang dibiayai oleh Kementerian Pendidikan dan Penyelidikan Persekutuan Jerman (BMBF), Fraunhofer IKTS telah menghantar prototaip galas dan pengedap yang diperbuat daripada bahan ini kepada syarikat seperti EagleBurgmann, Miba Industrial Bearings dan Sulzer, dengan keputusan ujian industri terbukti cemerlang.
4.3 Optik Sinaran Synchrotron
Komposit Berlian/SiC juga sedang diterokai sebagai bahan substrat untuk cermin X-ray dalam sumber sinaran segerak kecerahan tinggi. Gabungan kekonduksian haba yang tinggi dan pengembangan haba yang rendah membantu mengekalkan ketepatan angka permukaan unsur optik di bawah penyinaran fluks haba tinggi.
5. Kejuruteraan Antara Muka dan Pengoptimuman Prestasi
Kualiti ikatan antara muka adalah faktor utama yang menentukan prestasi keseluruhan komposit. Padanan rapat dalam pekali pengembangan terma antara berlian dan SiC memberikan mereka keserasian antara muka yang baik; walau bagaimanapun, ketidakpadanan fonon antara muka kekal sebagai faktor penting yang mengehadkan kecekapan pengangkutan haba.
Kajian telah menunjukkan bahawa memperkenalkan lapisan perantaraan TiC antara berlian dan SiC boleh membentuk antara muka kuasi-koheren, dengan berkesan mengurangkan ketidakpadanan akustik dan ketumpatan terkehel antara muka, dan meningkatkan prestasi antara muka dengan ketara. Di samping itu, mendepositkan pra-lapisan silikon pada permukaan berlian dengan magnetron sputtering diikuti dengan penyepuhlindapan vakum secara beransur-ansur boleh menukar silikon kepada SiC (amorfus Si → kristal Si → kristal Si + SiC → SiC). Komposit yang disediakan menggunakan serbuk berlian sub-mikron sebagai sumber karbon boleh mencapai kandungan silikon sisa serendah 7.41 vol% dan modulus Young 572±22 GPa.
6. Cabaran dan Pandangan
Walaupun komposit berlian/silikon karbida mempamerkan potensi prestasi yang cemerlang, aplikasi berskala besarnya masih menghadapi beberapa cabaran:
Kos fabrikasi.Proses seperti pensinteran HPHT dan CVI memerlukan peralatan yang mahal dan kitaran pemprosesan yang panjang, mengehadkan pengeluaran besar-besaran dan keberkesanan kos. Walaupun pendekatan pengurangan kos seperti reka bentuk berperingkat dan pembuatan bahan tambahan telah mencapai kemajuan, ia masih jauh daripada aplikasi perindustrian berskala besar.
Pembentukan bentuk kompleks.Banyak senario aplikasi (cth, plat sejuk dengan saluran aliran dalaman, kanta optik asfera, dsb.) memerlukan geometri kompleks. Proses pengacuan konvensional tidak mencukupi, dan teknologi baru muncul seperti pencetakan 3D masih mempunyai ruang untuk penambahbaikan dari segi pemuatan pepejal dan ketumpatan.
Pengoptimuman antara muka.Cara untuk mencapai struktur antara muka rintangan haba yang seragam dan rendah pada skala besar kekal sebagai isu teras dalam reka bentuk bahan. Mekanisme yang mana ketebalan, komposisi dan struktur mikro lapisan peralihan antara muka mempengaruhi prestasi pengangkutan haba memerlukan penjelasan lanjut.
Standardisasi dan kebolehpercayaan.Sebagai sistem material yang baru muncul, data tentang kebolehpercayaan perkhidmatan jangka panjang, piawaian penilaian prestasi dan metodologi ujian masih belum diwujudkan sepenuhnya, memerlukan usaha bersama daripada kedua-dua ahli akademik dan industri untuk maju.
7. Penutup
Komposit berlian/silikon karbida menyepadukan kekonduksian terma ultra-tinggi berlian dengan sifat keseluruhan yang sangat baik bagi silikon karbida, menunjukkan prospek aplikasi yang luas dalam pengurusan haba semikonduktor, komponen struktur persekitaran melampau, elemen optik berkuasa tinggi dan banyak lagi. Dengan kemajuan berterusan dalam teknologi fabrikasi, pemahaman yang lebih mendalam tentang kejuruteraan antara muka, dan mempercepatkan perindustrian, sistem bahan ini bersedia untuk menjadi bahan utama yang amat diperlukan untuk peralatan canggih dan peranti elektronik generasi seterusnya. Daripada peralatan laut dalam kepada pusat data AI, komposit berlian/SiC terus bergerak dari makmal ke peringkat kejuruteraan yang lebih luas.
